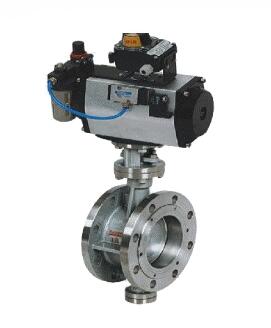

氣動法蘭硬密封蝶閥該產品廣泛用于石油、化工、電力、冶金、食品、醫藥、輕紡、造紙等行業，可安裝在溫度≤425℃，介質為煤氣、空氣、蒸汽、水、海水、油品等工業管網上作調節流量和切斷介質用。

驅動形式有手動、蝸輪傳動、氣動、液動、電動、電液聯動等執行機構，可實現遠距離控制和自動化操作。金屬硬密封蝶閥系列產品，系長壽命、節能型蝶閥。其結構采用三維編心原理設計，閥座采用硬軟密封兼容的多層次結構，加工精湛，工藝先進。本產品由閥體、蝶板、多層次閥座、閥桿、傳動機構等主要部件組成。因此被廣泛地應用到冶金、電力、石油、化工、空氣、煤氣、可燃?xì)怏w以及給排水等腐蝕性介質的管道上。

氣動法蘭硬密封蝶閥優點

由于本產品蝶閥采用的是三維偏心原理設計，使密封面的空間運動軌跡達到理想化，密封面相互之間無磨擦、無干涉、加之密封材料選擇得當，從而使蝶閥的密封性、耐腐蝕性、耐高溫性和耐磨性等得到了可靠的保證。其主要特點如下：

1、開啟力矩小，靈活方便，省力節能。

2、三維編心結構，使蝶板越關越緊，其密封性能可靠，達到無泄漏。

3、耐高壓、耐腐蝕、耐磨損、使用壽命長等。

氣動法蘭硬密封蝶閥標準

設計標準 :GB/T12238-1989；JB/T8527-1997

法蘭連接尺寸: GB/T9113.1-2000；GB/T9113.2-2000

GB/T9115.1-2000；GB/T9115.2-2000

結構長度:GB/T12221-1989

壓力試驗:GB/T13927-1992；JB/T9092-1999

氣動法蘭硬密封蝶閥主要尺寸

公稱

通徑

DN

外形尺寸

連接尺寸

L

H

D43H/D343H/D643H/D943H

 PN0.6MPa

 PN1.0MPa

短

長

H3

A3

B3

D

D1

Z-d

D

D1

Z-d

50

108

150

112

530

250

255

140

110

4-14

165

125

4-18

65

112

170

115

530

250

255

160

130

4-14

185

145

4-18

80

114

180

120

565

250

255

190

150

4-18

200

160

8-18

100

127

190

138

600

250

255

210

170

4-18

220

180

8-18

125

140

200

164

640

250

255

240

200

8-18

250

210

8-18

150

140

210

175

705

300

315

265

225

8-18

285

240

8-22

200

152

230

208

775

300

315

320

280

8-18

340

295

8-22

250

165

250

243

945

300

315

375

335

12-18

395

350

12-22

300

178

270

283

1070

300

315

440

395

12-22

445

400

12-22

350

190

290

310

1140

300

315

490

445

12-22

505

460

16-22

400

216

310

340

1210

300

315

540

495

16-22

565

515

16-26

450

222

330

380

1335

575

714

595

550

16-22

615

565

20-26

500

229

350

410

1415

575

714

645

600

20-22

670

620

20-26

600

267

390

470

1605

656

810

755

705

20-26

780

725

20-30

700

292

430

550

1844

656

810

860

810

24-26

895

840

24-30

800

318

470

640

2040
